انواع لودسل ترازو
لودسل ترازو به عنوان یک حسگر وزن و نیرو الکترونیکی عمل میکند و در انواع مختلفی مانند کششی، خمشی و فشاری موجود است. وظیفه اصلی لودسل، اندازهگیری تغییرات طول یا شکل به وسیله فشار یا نیرو است.
زمانی که نیرو یا فشاری به لودسل وارد میشود، تغییرات مکانیکی در ساختار آن اتفاق میافتد که منجر به تغییرات در مقاومت الکتریکی لودسل میشود. این تغییرات مقاومت به سیگنال الکتریکی تبدیل میشوند و سپس این سیگنال برای اندازهگیری و تفسیر به سیستمهای الکترونیکی مناسب فرستاده میشود.
استفاده از لودسلها در اندازهگیری وزن یا نیرو در انواع صنایع و کاربردها، از ترازوهای خانگی تا دستگاههای صنعتی پیچیده، بسیار رایج است.
در زیر فیلم آموزش کار با لودسل را مشاهده می فرمائید.(منبع سایت namatek)

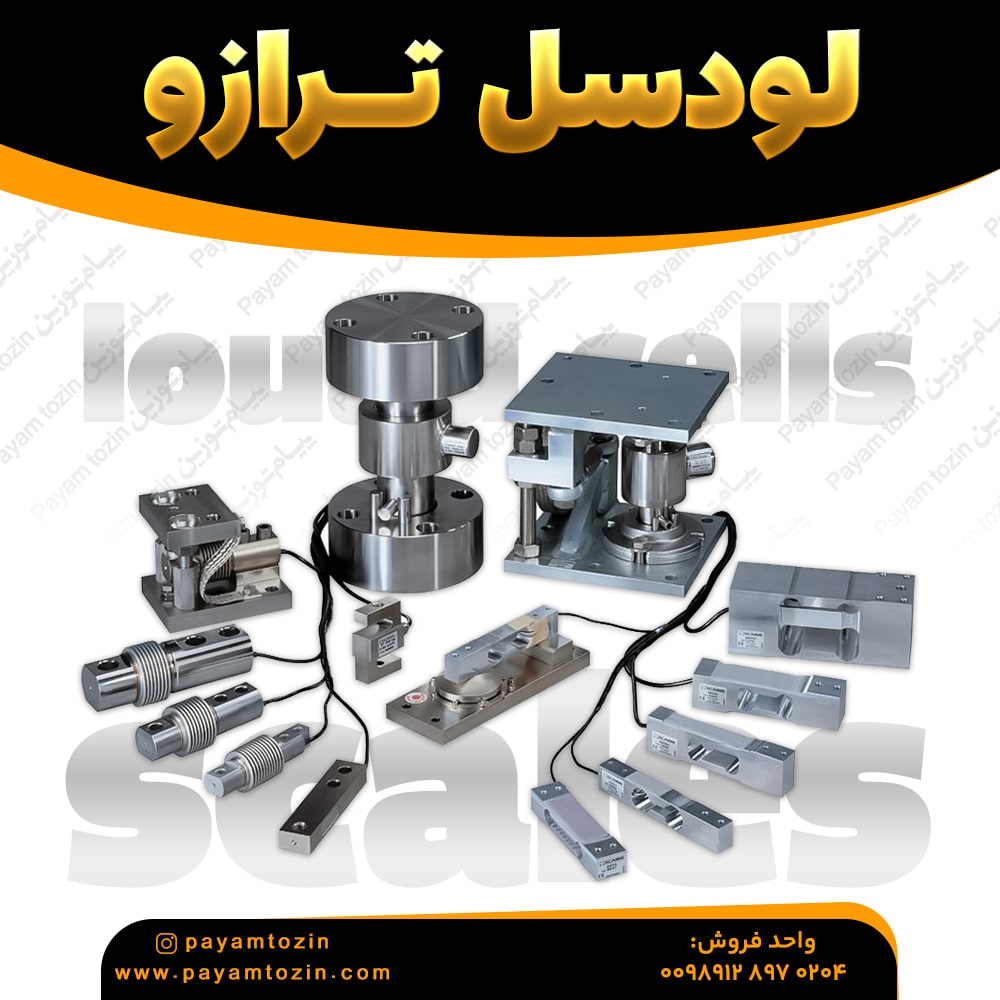

انواع لودسل
لودسلها در انواع مختلف و با ساختارها و کاربردهای متنوع طراحی میشوند تا به نیازهای خاص و مختلف صنایع و کاربردها پاسخ دهند. به طور خلاصه، میتوان انواع لودسلهای ترازو را به شکل زیر خلاصه کرد:
-
لودسلهای خمشی (Shear beam):
لودسلهای خمشی یا Shear Beam Load Cells یک نوع سلول توزین (load cell) هستند که برای اندازهگیری وزن در انواع مختلف تجهیزات مانند باسکولهای کفهای، باسکولتها، و ترازو های دیجیتالی مورد استفاده قرار میگیرند. این سلولها به عنوان حسگرهای وزن عمل میکنند و تغییراتی که در ساختار خمشی آنها ایجاد میشود، به وسیلهٔ وزن اعمال شده توسط جسم مورد نظر، اندازهگیری میشود.
از سنسور های خمشی در محیطها و شرایط مختلف استفاده میشود، از جمله در کارهای صنعتی، تجهیزات پزشکی و دیگر تجهیزات اندازهگیری و کنترل وزن. در تولید این لودسل ها معمولاً از آلیاژهای فلزی مقاوم استفاده میکنند و دارای ساختارهای خمشی هستند که در پاسخ به وزن یا نیروی مؤثر، تغییر شکل می دهند.
برخی از ویژگیهای مهم لودسلهای خمشی عبارتند از:
- حساسیت به تغییرات وزن: لودسلهای خمشی بسیار حساس به تغییرات وزن هستند و توانایی اندازهگیری وزنهای کوچک را نیز دارند.
- دقت: این سلولها دقت بالایی در اندازهگیری وزن ارائه میدهند.
- مقاومت در برابر شرایط محیطی: لودسلهای خمشی مقاوم در برابر شرایط محیطی مختلف هستند، از جمله دما و رطوبت.
- اندازهها و طراحیهای متنوع: این سلولها با اندازهها و طراحیهای مختلفی تولید میشوند، که با توجه به نیاز کاربران برای منظور های خاصی مورد استفاده قرار می گیرند.
-
لودسل فشاری (Canister یا compression):
لودسلهای فشاری(compression Load Cells) در باسکولهای جادهای برای اندازهگیری وزن بارها استفاده میشوند. این سنسورها به عنوان یکی از انواع سلولهای بار مورد استفاده در سیستمهای وزنگیری مختلف قرار میگیرند.
لودسلهای فشاری معمولاً شامل یک استوانه فلزی یا کنیستر است که با فشار بار مورد نظر فشرده میشود. تغییرات فشار در کنیستر به تغییرات میکرونی در جریان الکتریکی آن منجر میشود که وزن بر روی صفحه نمایش نشان داده شود.
لودسل فشاری به دلیل دقت بالا، پایداری در شرایط مختلف محیطی، و قابلیت اندازهگیری وزنهای سنگین غالبا برای باسکول های جاده ای مورد استفاده قرار می گیرد.
-
لودسل کششی (S Type):
لودسلهای کششی نوع S به عنوان یکی از انواع لودسلها در سیستمهای توزین آویز استفاده میشوند. این لودسلها به شکل حرف “S” طراحی شدهاند و به طور عمده برای اندازهگیری وزن در ترازوهای آویزی و کشسانی مورد استفاده قرار می گیرد.
لودسلهای کششی از نوع S دارای ویژگیهایی هستند که آنها را برای برخی از کاربردها مناسب میکند. این ویژگیها عبارتند از:
- دقت بالا: حسگر های کششی نوع S معمولاً دارای دقت بالایی هستند که آنها را برای کاربردهایی که نیاز به اندازهگیری دقیق وزن دارند، مناسب میسازد.
- پایداری و عمر طولانی: طراحی مقاوم و ساختار قوی لودسلهای کششی نوع S، آنها را برای استفاده مداوم و در شرایط سخت محیطی مناسب میکند.
- کاربردهای گسترده: این نوع لودسل به دلیل ویژگیهای خود در صنایع مختلفی مانند تولید، کارخانجات، دام و طیور، صنایع غذایی و سایر حوزهها استفاده میشود.
بهترین لودسل ترازو باید دارای چه ویژگی هایی باشد؟
بهترین لودسل ترازو برای هر کاربردی بستگی به نیازهای خاص آن کاربرد دارد. اما در کل، لودسلهای ترازو باید دارای ویژگیهای زیر باشند تا بهترین عملکرد را ارائه دهند:
- دقت و اندازهگیری دقیق:
- لودسل باید دقیق باشد تا بتواند وزن را با دقت بالا اندازهگیری کند.
- قابلیت تحمل بار:
- لودسل باید توانایی تحمل بارهای مختلف را داشته باشد بدون اینکه دقت و عملکرد آن تحت تأثیر قرار گیرد.
- استحکام مکانیکی:
- لودسل باید ساختار مکانیکی قوی داشته باشد تا در مقابل شرایط محیطی و استفادههای صنعتی مداوم، مقاوم باشد.
- مقاومت در برابر شرایط محیطی:
- لودسل باید در برابر عوامل محیطی مانند رطوبت، گرد و غبار، دما و افت ولتاژ و غیره مقاوم باشد.
- کالیبراسیون آسان:
- لودسل باید امکان کالیبراسیون آسان و دقیق را فراهم کند.
- اندازه و ظرفیت:
- اندازه و ظرفیت لودسل باید متناسب با خصوصیات فیزیکی(ابعاد کفه و پروفیل بکار برده شده) باشد.
قبل از خرید و استفاده از لودسل ترازو، مهم است که نیازهای دقیق خود را بشناسید و سپس لودسل مناسبی را انتخاب کنید.
لازم به ذکر است که هر یک از این انواع لودسلها به دلیل ویژگیها و ساختارهای خاص خود، در حوزههای مختلفی از صنعت به کار میروند.
لودسل های بکار رفته در ترازو های پیام توزین
در مورد انواع سنسور و کاربردهای آنها توضیح دادیم حال نوبت به این رسیده که به لودسل های مورد استفاده در ترازو و باسکول های پیام توزین اشاره کنیم. شرکت پیام توزین مکریان تمامی قطعات و متریالی که برای ساخت ترازو و باسکول های خود استفاده می کند، دارای بالاترین سطح کیفیت بوده و غالبا از برند های معتبر می باشند. برای مثال لودسل هایی که برای ساخت ترازو و باسکول های خود بکار می برد، معمولا از برند زمیک ZEMIC، برند ماوین MAVIN و غیره.. می باشند. همین امر باعث دقت و حساسیت بالای محصولات پیام توزین در وزن کشی شده است.
“لازم است بدانید که امرزوه مهمترین دلیل اعتبار برند پیام توزین همین دقت، حساسیت و استحکام است.”
